대시보드 활용

모니터링 서비스에서 대시보드를 이용해 컴퓨팅 리소스의 상태를 실시간 모니터링할 수 있습니다. 카카오클라우드에서 이용 중인 Beyond Compute Service 인스턴스 또는 Load Balancing 등의 주요 자원에 대한 모니터링 정보를 기본 대시보드로 손쉽게 탐색할 수 있으며, 커스텀 대시보드를 이용해 사용자가 직접 자원과 메트릭에 대한 차트를 구성해 모니터링할 수 있습니다. Monitoring 서비스에서 대시보드를 활용하는 방법은 다음과 같습니다.

유형	설명
기본 대시보드	카카오클라우드에서 기본 제공하는 대시보드로 별도의 설정 없이 바로 사용 중인 리소스의 메트릭 조회 - 기본 대시보드는 사용자의 임의 수정이 불가능하며 제공되는 메트릭의 조회만 가능
커스텀 대시보드	사용자가 직접 대시보드를 생성하고 대시보드 내에 원하는 서비스의 메트릭 차트를 추가하여 관리할 수 있는 대시보드 - 모니터링 지원 서비스의 메트릭을 선택해 차트 데이터 구성 가능

안내

리전별 모니터링 지원 서비스는 모니터링 지원 서비스를 참고하시기 바랍니다.
기본 대시보드는 수정 및 삭제가 불가능합니다. 커스텀 대시보드는 수정 및 삭제 등의 관리를 수행할 수 있습니다.

안내

기본 대시보드 > Kubernetes Engine > 노드 풀 그래프 중 '최대/최소 노드 수 데이터'는 리소스 기반 오토스케일링 옵션 사용 여부에 따라 노출됩니다.
리소스 기반 오토스케일링 옵션을 재사용하는 경우, 기존에 설정했던 값이 노출됩니다.

기본 대시보드

기본 대시보드는 Monitoring 서비스에서 기본으로 제공되는 대시보드입니다.

기본 대시보드 목록 보기

현재 생성된 기본 대시보드 목록을 확인할 수 있습니다.

카카오클라우드 콘솔 > Management > Monitoring 메뉴로 이동합니다.
대시보드 메뉴에서 유형이 기본인지 확인합니다. 기본 대시보드는 테이블 최상단에 정렬됩니다.

기본 대시보드 상세 보기

기본 대시보드의 상세 정보를 확인할 수 있습니다.

카카오클라우드 콘솔 > Management > Monitoring 메뉴로 이동합니다.
대시보드 메뉴의 기본 대시보드에서 상세 정보를 확인할 대시보드를 선택합니다.

기본 대시보드 상세 페이지에서 조회 단위(리소스 단위, 태그 단위)를 선택해 현재 사용 중인 리소스에 대한 메트릭을 차트로 조회할 수 있습니다.

Beyond Compute Service는 모니터링 에이전트를 설치해야 대시보드에서 메트릭을 조회할 수 있습니다. 모니터링 에이전트 설치에 대한 자세한 설명은 모니터링 에이전트 설치를 참고하시기 바랍니다.
CPU - 지표별 사용량의 일부 지표(iowait, irq, softirq, steal)와 FileSystem - 마운트별 inode 사용량은 Linux OS가 설치된 서버에서만 제공됩니다.

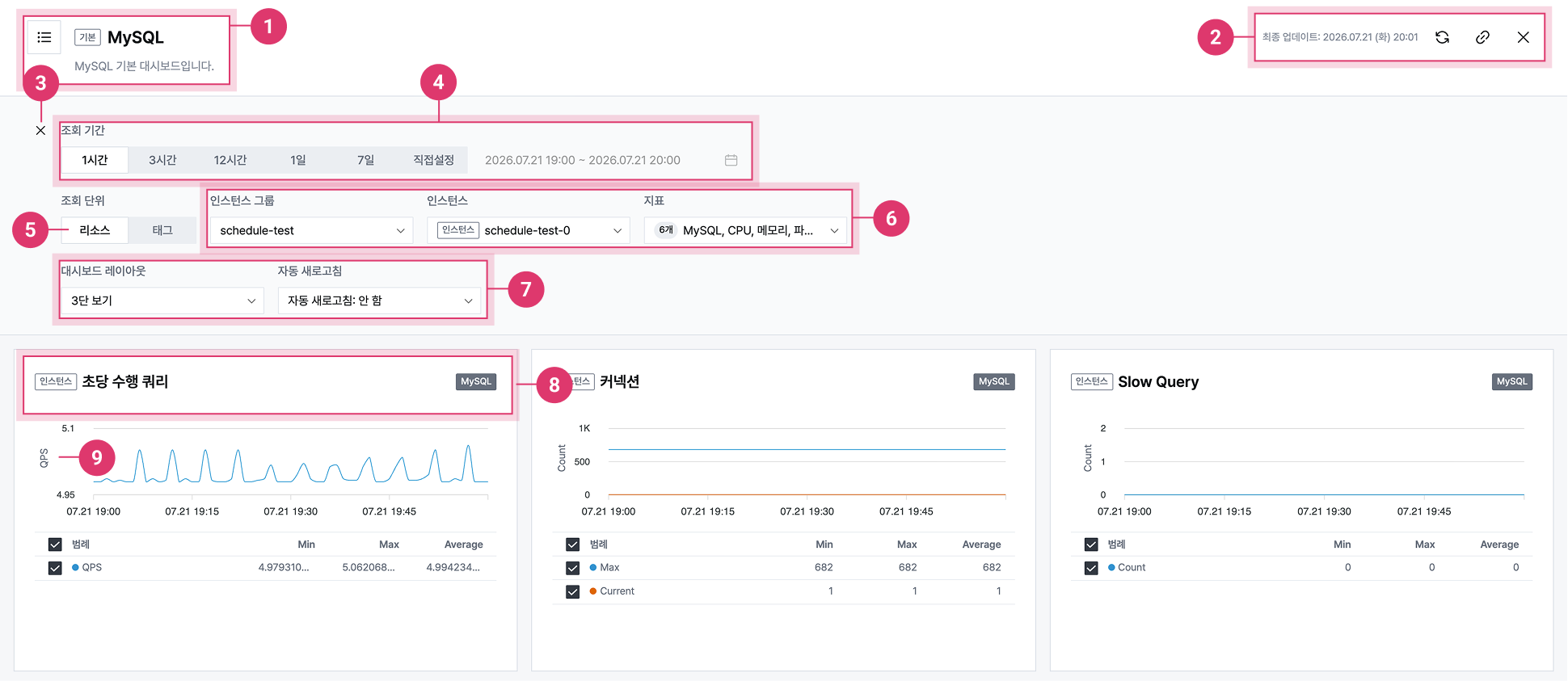

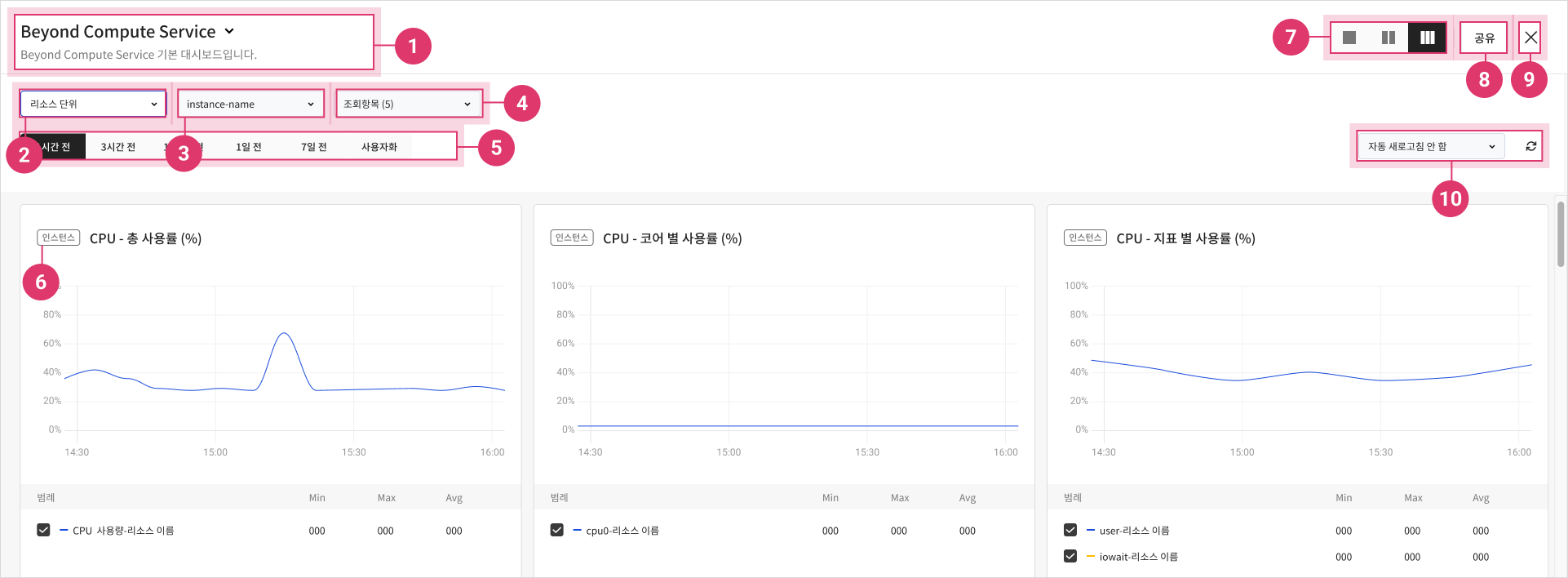

기본 대시보드 상세 페이지(리소스 단위)

구분	설명
① 목록 아이콘/대시보드 이름, 설명	목록 아이콘: 클릭 시 대시보드 테이블 슬라이드, 다른 대시보드로 전환 가능 선택한 대시보드의 이름, 설명 표시
② 최종 업데이트 일시/아이콘 (새로고침/공유/닫기)	최종 업데이트 일시: 대시보드 내 차트의 마지막 업데이트 일시 표시 새로고침 아이콘: 대시보드 내 차트의 데이터를 새로고침하며 최종 업데이트 일시가 변경됨 공유 아이콘: 대시보드 URL 주소를 클립보드에 저장 닫기 아이콘: 대시보드를 닫고 모니터링 서비스로 복귀
③ 상세 조회 패널 닫기 아이콘	대시보드 내 차트의 상세 조회 패널을 닫고 차트 조회 가능 패널을 닫은 후 조회 기간, 조회 대상 리소스 등 설정된 상세 조회 내용은 칩 형태로 노출
④ 리소스 선택 시간 필터	대시보드 내 표시되는 차트 데이터의 시간 범위를 선택
⑤ 조회 단위	대시보드 내 차트를 조회할 단위 선택 - 리소스(기본값): 서비스 내 리소스를 기준으로 차트를 조회 - 태그: Resource Explorer에서 생성한 커스텀 태그 단위로 차트를 조회, 생성한 태그가 없거나 태그에 조회하려는 서비스의 리소스를 지정하지 않은 경우 차트가 표시되지 않음 * 태그를 지원하는 서비스와 리소스 유형은 Resource Explorer 가이드에서 확인할 수 있습니다.
⑥ 리소스 선택/지표	리소스 선택: 대시보드 내에서 조회할 수 있는 개별 리소스(인스턴스 등)를 선택하여 차트를 조회 지표: 메트릭 유형에 따라 지표를 선택해 필터링 가능
⑦ 대시보드 레이아웃/자동 새로고침	대시보드 레이아웃: 대시보드의 Grid를 1열, 2열, 3열로 전환 자동 새로고침: 대시보드의 차트를 설정한 시간마다 자동으로 새로고침
⑧ 차트 타이틀 영역 (리소스 유형 뱃지/차트 타이틀/지표 뱃지)	`리소스 유형` 뱃지: 차트에 표시되는 리소스의 유형 `지표` 뱃지: 차트에 표시되는 지표의 유형
⑨ 데이터 단위	차트 내 표시되는 원본 데이터의 단위

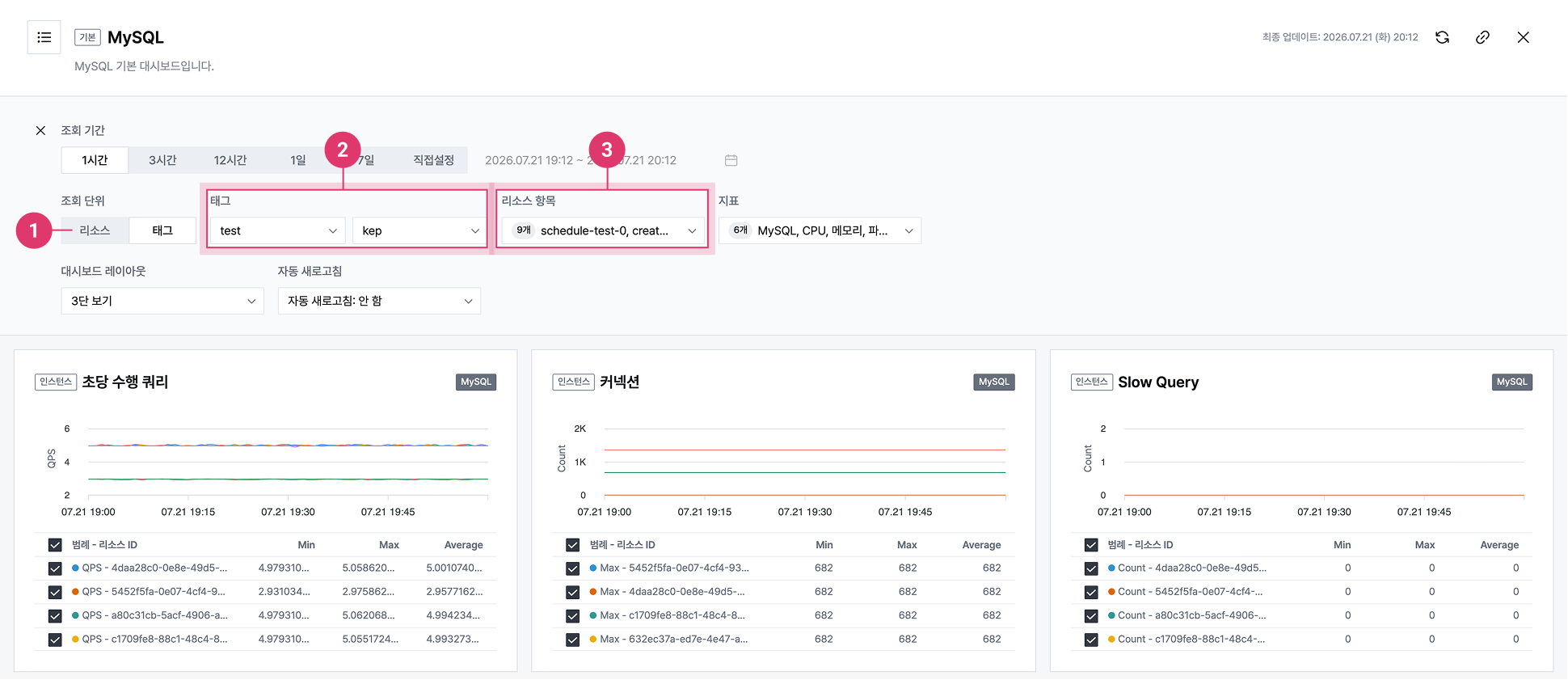

기본 대시보드 상세 페이지(태그 단위)

구분	설명
① 조회 단위	대시보드 내 차트를 조회할 단위 선택 - 리소스(기본값): 서비스 내 리소스를 기준으로 차트를 조회 - 태그: Resource Explorer에서 생성한 커스텀 태그 단위로 차트를 조회, 생성한 태그가 없거나 태그에 조회하려는 서비스의 리소스를 지정하지 않은 경우 차트가 표시되지 않음 * 태그를 지원하는 서비스와 리소스 유형은 Resource Explorer 가이드에서 확인할 수 있습니다.
② 태그 (Key/Value)	Key: 생성한 태그의 Key 값 Value: 생성한 태그의 Value 값
③ 리소스 항목	태그에 매칭된 리소스를 선택해 차트 조회 가능 선택한 리소스 항목은 패널을 닫은 후 칩 형태로 노출

커스텀 대시보드

커스텀 대시보드는 기본 제공되는 대시보드와 달리, 사용자의 모니터링 목적에 적합하도록 대시보드를 직접 구성하고, 차트를 추가 및 변경할 수 있는 대시보드입니다. 커스텀 대시보드를 활용하여 모니터링이 필요한 애플리케이션에 관한 메트릭을 차트로 구성해 웹 환경에서 실시간 모니터링을 진행할 수 있습니다.

커스텀 대시보드 생성

커스텀 대시보드를 생성하고, 대시보드에 차트를 추가할 수 있습니다.

안내

차트 생성 시 PromQL(Prometheus Query)을 이용해 차트 데이터를 선택할 수 있습니다.
PromQL에 대한 이용 정보는 QUERY EXAMPLES를 확인해 주세요.

카카오클라우드 콘솔 > Management > Monitoring 메뉴로 이동합니다.
대시보드 메뉴에서 [커스텀 대시보드 생성] 버튼을 클릭합니다.
대시보드 생성 팝업창에서 생성할 커스텀 대시보드의 이름, 설명을 입력하고, [생성] 버튼을 클릭합니다.
대시보드 메뉴에서 생성한 커스텀 대시보드를 선택합니다.
커스텀 대시보드에 차트를 추가하기 위해 상단의 [편집] 버튼을 클릭하거나 화면 내 [차트 추가] 버튼을 클릭합니다. 생성 직후의 커스텀 대시보드는 비어있는 상태로 제공됩니다.
대시보드 수정 페이지에서 [차트 추가] 버튼을 클릭합니다.
- 대시보드는 기본 3단 보기로 설정되어 있으며 대시보드를 보다 크게 보고자 하는 경우 편집 모드에서 1단/2단 보기로 변경할 수 있습니다.

차트 추가 팝업창에서 모니터링할 서비스와 메트릭을 선택하면 차트가 표시됩니다. 차트를 확인하고 [차트 추가] 버튼을 클릭합니다.

조회된 차트에서 필터의 조건과 값을 이용해 특정 인스턴스만 조회하는 등 상세 조건 필터링도 가능합니다.

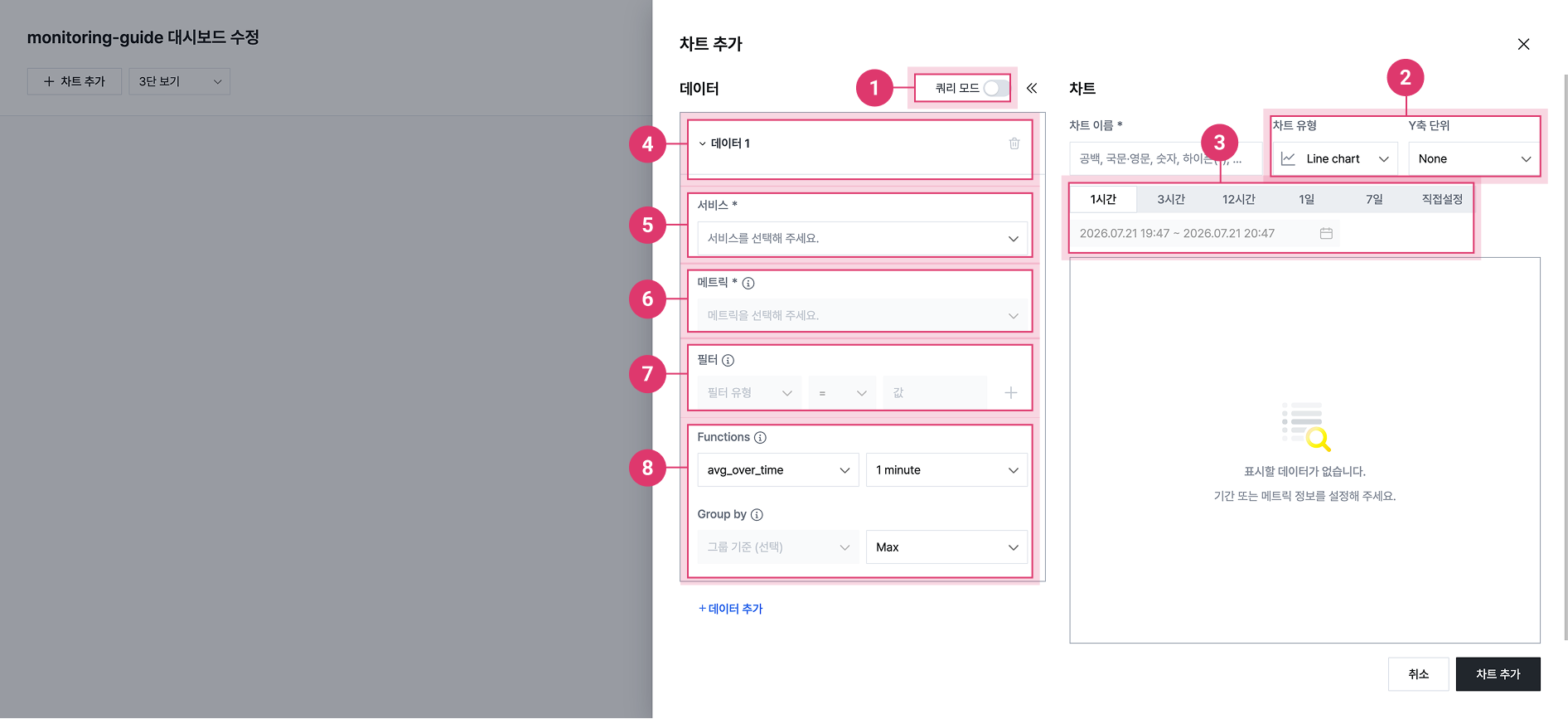

커스텀 대시보드 차트 추가

구분	설명
① 쿼리모드 스위치	차트 추가 유형을 쿼리 모드로 변경하는 스위치 모드를 변경하면 선택한 서비스 종류 외 기존에 입력한 데이터는 초기화 - 쿼리모드 스위치 off(디폴트): 메트릭으로 데이터를 조회 - 쿼리모드 스위치 on: PromQL로 메트릭 데이터를 직접 조회
② 차트 유형/Y축 단위	차트 유형: Line chart, Area chart 제공 - Line chart: 데이터를 하나의 선으로 표현하여 시간에 따른 메트릭의 변화를 차트에 표시 - Area chart: 데이터를 선과 면적으로 표현하여 시간에 따른 메트릭의 변화를 차트에 표시 Y축 단위: 차트의 Y 축에 표시될 데이터 단위 (% 등) 선택 가능
③ 시간 필터	선택한 메트릭에 대한 조회 기간 - 기본값: 1시간 전 - 프리셋을 선택하거나 임의의 날짜 선택 가능
④ 데이터 1 선택	차트당 최대 5개의 데이터 세트 구성 가능 - 데이터 세트를 각각 다른 서비스와 메트릭을 선택하여 하나의 차트에 표현 가능
⑤ 서비스	모니터링할 리소스가 속한 서비스 선택 - 리전별 모니터링 지원 서비스는 모니터링 지원 서비스 참고
⑥ 메트릭	모니터링할 메트릭(Cpu Usage 등) 선택 - 선택 가능한 메트릭이 없는 경우, 오른쪽 차트 정보의 시간대 변경 필요
⑦ 필터	특정 리소스를 선택하거나 메트릭의 세부 항목을 선택해 필터링 - 필터링할 조건과 정규식, 값을 선택한 후 [+] 버튼 클릭 - 복수로 추가한 필터는 AND 조건으로 동작
⑧ Functions/Group by	차트에 조회된 Raw 데이터들을 선택된 기준에 따라 가공하여 노출 - Functions: 수집된 Raw 데이터를 선택한 집계 함수(avg, min, max, sum, count, increase, rate)와 집계 기간 기준(1/5/10/60 minute)에 따라 차트/표로 제공 - Group by: 그룹 기준(리소스 id 등)과 집계값(avg, max, min 등)으로 데이터를 모아서 차트/표로 제공

Functions 사용 안내

Functions 집계 함수로 rate를 선택하면 차트에는 초당 이벤트 발생 횟수가 표시됩니다. 예를 들어 기간 기준을 1분으로 선택하면 해당 1분 동안 발생한 이벤트 수를 60초로 나눈 값이 표시됩니다. increase를 선택하면 선택한 기간 기준 동안 발생한 이벤트 수가 표시됩니다. 예를 들어 기간 기준을 1분으로 선택하면 해당 1분 동안 발생한 이벤트 수가 표시됩니다.
두 함수가 값을 정상적으로 계산하려면 선택한 기간 기준 내에 유효한 데이터가 2개 이상 있어야 합니다. 기간 기준이 실제 메트릭 수집 주기보다 짧으면 차트와 데이터가 비어 보일 수 있습니다. rate 또는 increase 함수를 사용할 때 차트가 정상적으로 표시되지 않으면 기간 기준을 더 길게 선택하거나 조회 기간을 조정해 주세요.

추가된 차트를 확인하고, [저장] 버튼을 클릭합니다.
- 차트를 추가/수정/삭제한 후 반드시 [저장] 버튼을 클릭해야 변경된 내용이 반영됩니다.

안내

차트 추가 시 쿼리 모드 스위치를 on/off 하는 경우, 선택한 서비스 외 입력된 정보가 초기화됩니다.

커스텀 대시보드 목록 보기

현재 생성된 커스텀 대시보드의 목록을 확인할 수 있습니다.

카카오클라우드 콘솔 > Management > Monitoring 메뉴로 이동합니다.
대시보드 메뉴에서 유형이 커스텀인지 확인합니다.

커스텀 대시보드 상세 보기

커스텀 대시보드의 상세 정보를 확인할 수 있습니다.

안내

커스텀 대시보드는 기본 제공되는 데이터가 없기 때문에 사용자의 직접 설정이 필요합니다. 자세한 설명은 커스텀 대시보드 생성을 참고하시기 바랍니다.

카카오클라우드 콘솔 > Management > Monitoring 메뉴로 이동합니다.
대시보드 메뉴에서 상세 정보를 확인할 커스텀 대시보드를 클릭합니다.
해당 커스텀 대시보드 상세 페이지에서 대시보드에 등록한 차트를 조회합니다.

차트 수정

커스텀 대시보드의 차트를 수정할 수 있습니다.

카카오클라우드 콘솔 > Management > Monitoring 메뉴로 이동합니다.
대시보드 메뉴에서 차트를 수정할 커스텀 대시보드를 클릭합니다.
[편집] 버튼을 클릭합니다.

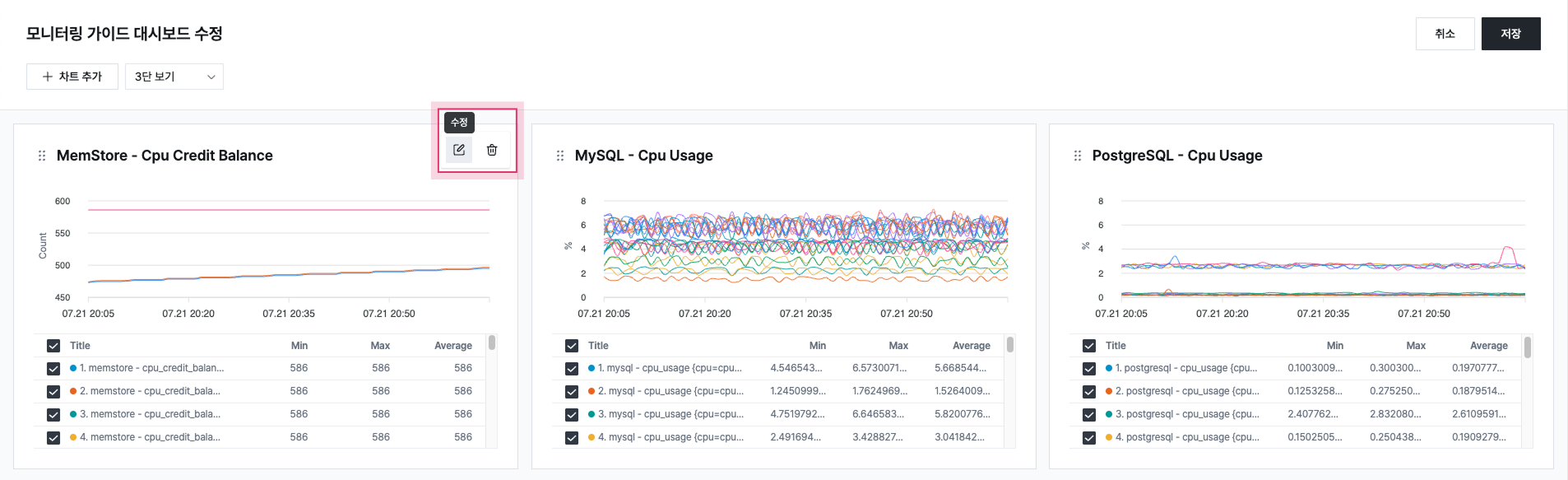

수정할 차트에 마우스 오버시, 차트 우측 상단에 아이콘이 노출됩니다. [수정] 아이콘을 선택합니다. 커스텀 대시보드 편집 모드, 차트 수정
차트 수정 팝업창에서 수정 사항을 적용하고 [차트 수정] 버튼을 클릭합니다.
수정된 차트를 확인하고 변경사항을 적용하기 위해 [저장] 버튼을 클릭합니다.

차트 위치 수정

커스텀 대시보드에 구성한 차트는 사용자의 목적에 맞게 위치를 편집할 수 있습니다.

카카오클라우드 콘솔 > Management > Monitoring 메뉴로 이동합니다.
대시보드 메뉴에서 차트 위치를 수정할 커스텀 대시보드를 클릭합니다.
[편집] 버튼을 클릭합니다.

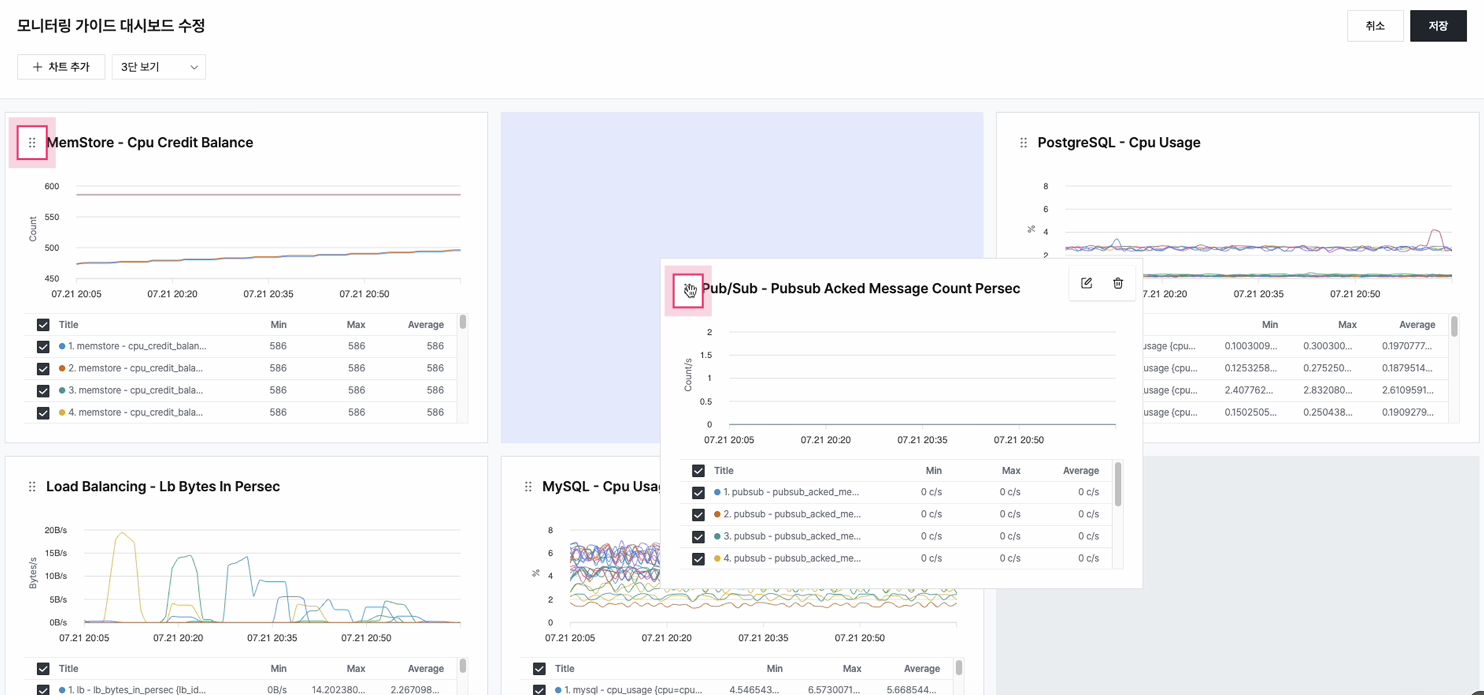

위치를 수정할 차트의 드래그 아이콘을 클릭한 뒤, 원하는 위치로 드래그합니다. 변경사항을 적용하기 위해 [저장] 버튼을 클릭합니다.

커스텀 대시보드, 위치 수정 화면

차트 삭제

더 이상 사용하지 않는 커스텀 대시보드의 차트를 삭제할 수 있습니다.

카카오클라우드 콘솔 > Management > Monitoring 메뉴로 이동합니다.
대시보드 메뉴에서 차트를 삭제할 커스텀 대시보드를 클릭합니다.
[편집] 버튼을 클릭합니다.

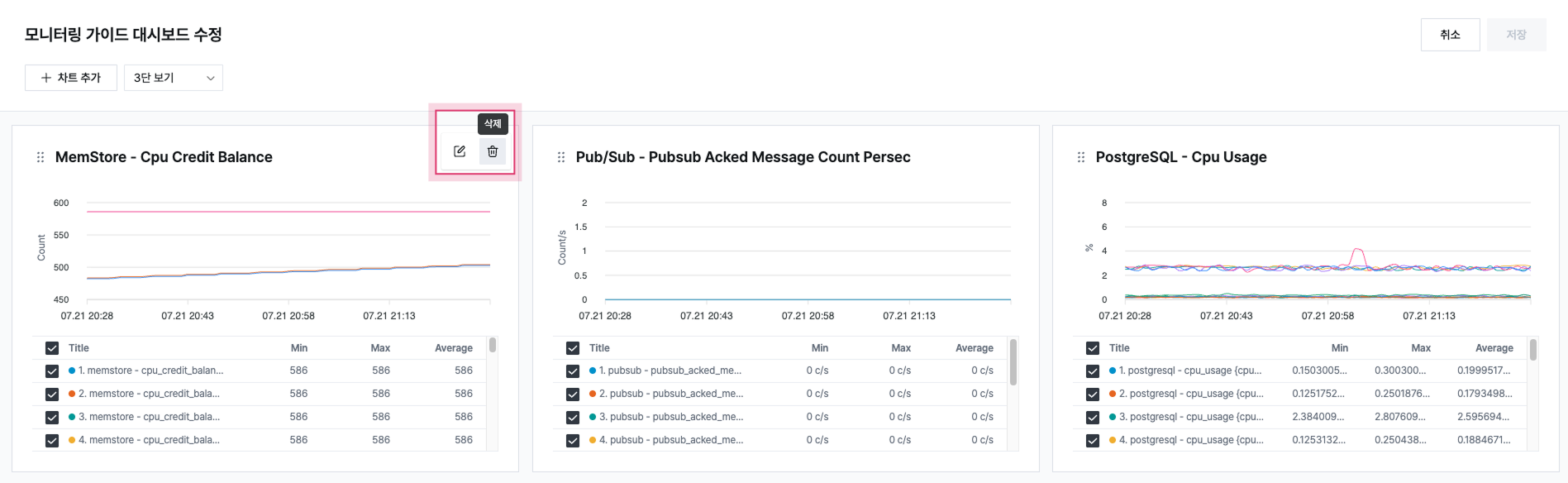

삭제할 차트에 마우스 오버시, 차트 우측 상단에 아이콘이 노출됩니다. [삭제] 아이콘을 선택합니다.

커스텀 대시보드 삭제
삭제된 차트를 확인하고, 변경사항을 적용하기 위해 [저장] 버튼을 클릭합니다.
- 대시보드에서 차트를 수정 혹은 삭제한 후 대시보드를 저장하지 않고 [취소] 버튼을 누르거나 브라우저에서 이탈한 경우, 수정 사항이 반영되지 않습니다.
